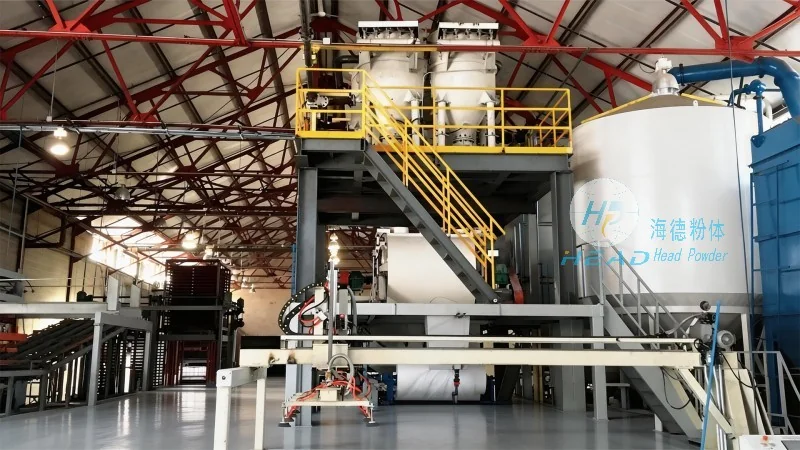

Transport de la chaux : méthodes et pneumatique

Le transport de la chaux est une opération stratégique dans de nombreuses industries : métallurgie, traitement des eaux, construction, chimie, agriculture. La chaux, qu’elle soit vive (CaO) ou hydratée (Ca(OH)₂), présente des propriétés physico-chimiques exigeantes : forte réactivité à l’humidité, tendance à l’agglomération, abrasivité modérée à élevée, et une granulométrie variant de quelques microns à plusieurs millimètres. Choisir la méthode de transport adaptée conditionne directement la qualité du produit final, la sécurité des opérateurs, la productivité de l’installation et les coûts d’exploitation. Parmi les technologies disponibles, le transport pneumatique occupe une place centrale, car il permet de déplacer la chaux en milieu confiné, sans contact avec l’air ambiant, tout en réduisant les pertes et les risques d’empoussièrement. Cet article présente les principales méthodes de transport de la chaux – mécaniques, hydrauliques et pneumatiques – avec un focus technique sur les solutions pneumatiques, leurs paramètres de dimensionnement, les critères de sélection, ainsi que des retours d’expérience concrets. L’objectif est de fournir aux responsables d’installation, ingénieurs process et décideurs une base de référence rigoureuse pour optimiser leur chaîne de manutention. Haide Poudre, spécialiste des équipements de transport de poudres et matériaux granulaires depuis plus de quinze ans, accompagne les industriels dans le choix, la conception et la mise en service de systèmes adaptés à leurs contraintes spécifiques.

Propriétés de la chaux influençant le choix du transport

Avant d’aborder les technologies, il est indispensable de comprendre les caractéristiques physiques de la chaux qui impactent directement le comportement en transport. La chaux vive, produite par calcination du calcaire à environ 900 °C, est très réactive à l’eau : elle s’hydrate en dégageant de la chaleur et en augmentant de volume. Cette réactivité interdit tout transport par voie humide sans précautions extrêmes. Par ailleurs, sa masse volumique apparente se situe généralement entre 0,8 et 1,2 t/m³ pour la chaux vive en poudre, et entre 0,5 et 0,9 t/m³ pour la chaux hydratée. L’angle de talus, mesuré entre 30° et 45°, indique une fluidité moyenne à bonne, mais la présence de fines particules (< 10 µm) peut provoquer des phénomènes de colmatage dans les conduits. L’abrasivité de la chaux, bien que modérée par rapport à du sable ou du ciment, use progressivement les coudes et les raccords. Enfin, la température du produit à la sortie du four peut atteindre 200 °C, ce qui impose des matériaux résistants à la chaleur pour les premiers mètres de transport. Ces paramètres – réactivité, densité, hygroscopie, granulométrie, abrasivité, température – sont autant de critères qui orientent vers telle ou telle méthode.

Méthodes mécaniques classiques : transport par vis, élévateurs et bandes

Les systèmes mécaniques restent répandus dans les installations où la simplicité et le faible coût d’investissement priment, à condition que la chaux soit suffisamment sèche et non agglomérée. La vis sans fin, par exemple, convient pour des débits modestes (jusqu’à 20 t/h) sur des distances courtes (moins de 15 m). Son principal avantage est l’étanchéité relative, mais elle présente un risque d’usure rapide au niveau du filet et du tube, surtout si la chaux contient des impuretés calcaires dures. L’élévateur à godets permet de monter la chaux verticalement sur des hauteurs de 10 à 40 m, avec des débits pouvant atteindre 100 t/h. Toutefois, il génère des émissions de poussière au niveau des points de chargement et de déchargement, ce qui nécessite des systèmes de dépoussiérage supplémentaires. Le transport par bande, très utilisé pour les matériaux en vrac, est moins adapté à la chaux en raison de l’adhérence sur la bande et de la dégradation des joints en milieu basique. Pour des applications à haute température (chaux vive sortant du four), la bande caoutchouc standard se dégrade rapidement ; des bandes spéciales résistantes à la chaleur (jusqu’à 180 °C) existent mais augmentent le coût. En résumé, les solutions mécaniques sont robustes et faciles à entretenir, mais elles peinent à répondre aux exigences de confinement total, de flexibilité de tracé et de réduction des émissions que les réglementations environnementales imposent de plus en plus strictement.

Transport pneumatique : principes fondamentaux et avantages pour la chaux

Le transport pneumatique utilise un flux d’air (ou de gaz inerte) pour déplacer la chaux dans des conduits fermés. On distingue deux grandes familles : le transport en phase diluée (vitesse d’air élevée, faible concentration de produit) et le transport en phase dense (basse vitesse, forte concentration). Pour la chaux, la phase dense est souvent privilégiée car elle limite l’attrition des particules, réduit l’usure des tuyauteries et consomme moins d’énergie. Dans un système pneumatique typique, la chaux est introduite dans la canalisation via une pompe rotative, un éjecteur Venturi ou un réservoir sous pression. L’air comprimé pousse le mélange vers le point de destination. Les avantages sont nombreux : étanchéité totale (pas de contact avec l’humidité ambiante), tracé flexible (coudes, montées, descentes), absence de pièces mécaniques en contact avec le produit (sauf au point d’injection), facilité de distribution vers plusieurs silos (divertissement par vannes) et réduction drastique des émissions de poussière. Cependant, le dimensionnement est plus complexe que pour un système mécanique : il faut connaître précisément la perte de charge, la vitesse de saltation, la concentration massique optimale et le type de compresseur ou de surpresseur adapté.

Paramètres clés de dimensionnement d’un transport pneumatique pour la chaux

Le dimensionnement d’une installation pneumatique pour la chaux repose sur plusieurs variables interdépendantes. La vitesse de transport minimale, dite vitesse de saltation, est la vitesse d’air en dessous de laquelle les particules se déposent au fond de la conduite. Pour la chaux vive pulvérulente (D50 ≈ 50 µm), cette vitesse se situe typiquement entre 8 et 15 m/s en phase diluée, et entre 4 et 8 m/s en phase dense. Le rapport de charge, exprimé en kg de chaux par kg d’air, varie de 10 à 30 en phase dense contre 1 à 6 en phase diluée. Plus le rapport est élevé, plus l’énergie spécifique (kWh/t) est basse, mais plus la pression nécessaire en tête de ligne est importante (jusqu’à 6 bar). La longueur équivalente de la canalisation (incluant les coudes, les vannes, les variations de hauteur) doit être calculée avec soin : chaque coude à 90° peut ajouter l’équivalent de 5 à 15 m de tube droit selon son rayon. Pour la chaux, il est recommandé d’utiliser des coudes à grand rayon (R ≥ 6 D) afin de limiter l’usure par abrasion. Le diamètre de la conduite influence directement la vitesse : un diamètre trop petit provoque des vitesses élevées (usure rapide, attrition), un diamètre trop grand entraîne des vitesses trop faibles et des bouchages. Les abaques fournis par les fabricants de compresseurs et les simulateurs de perte de charge (type Darcy-Weisbach modifié pour les écoulements gaz-solides) permettent d’affiner ces calculs. En pratique, un transport pneumatique bien dimensionné pour de la chaux vive peut atteindre des débits de 1 à 60 t/h sur des distances de 50 à 500 m.

Choix des équipements : vannes, réservoirs et systèmes de filtration

Au-delà du dimensionnement global, la fiabilité d’une ligne pneumatique dépend de la qualité des composants. Les vannes d’alimentation (vannes rotatives, vannes à tiroir, vannes à pince) doivent supporter l’abrasion de la chaux. Une vanne rotative avec stator en acier trempé et rotor à lames inclinées offre une bonne étanchéité et une usure maîtrisée pour des pressions jusqu’à 3,5 bar. Pour les applications à plus haute pression (phase dense), on utilise des réservoirs sous pression avec soupapes de décompression et détecteurs de niveau. Le filtre de décompression en sortie de silo est essentiel pour récupérer la poussière fine et éviter de rejeter des particules dans l’atmosphère : des filtres à manches avec décolmatage par jet d’air pulsé (pulse-jet) assurent une efficacité supérieure à 99,9 % pour des particules de 1 µm. La gestion de l’humidité est également critique : l’air comprimé doit être séché à un point de rosée inférieur à -20 °C pour éviter toute hydratation prématurée de la chaux à l’intérieur des conduites. Haide Poudre intègre dans ses offres des sécheurs par adsorption régénérés à chaud, garantissant la stabilité du produit même dans des environnements humides. En complément, des capteurs de pression et de débit en continu permettent une surveillance en temps réel et une maintenance prédictive, réduisant les arrêts non planifiés.

Cas d’usage concrets : installations de chaux vive en sidérurgie et traitement des eaux

L’un des secteurs les plus exigeants pour le transport de la chaux est la sidérurgie, où la chaux vive est injectée dans le convertisseur à oxygène pour former le laitier. Une installation récente en Europe a été conçue pour transporter 25 t/h de chaux vive sur une distance de 120 m avec un dénivelé de 18 m. Haide Poudre a fourni un système en phase dense utilisant un réservoir pressurisé de 6 m³, une ligne DN 150 en acier ST52 avec coudes à grand rayon, et un compresseur à vis de 75 kW. Le rapport de charge atteint 22 kg/kg, la vitesse d’air est maintenue à 6 m/s. Les mesures de granulométrie après six mois d’exploitation montrent une attrition inférieure à 2 %, et l’usure des coudes est estimée à 0,3 mm par an. Dans le domaine du traitement des eaux potables, la chaux hydratée est utilisée pour la stabilisation du pH. Une usine de la région lyonnaise a adopté un transport pneumatique en boucle fermée pour alimenter trois silos de stockage de 80 m³ chacun depuis un poste de déchargement camion. Le système, dimensionné pour 8 t/h, intègre un filtre à manches à décolmatage automatique et un sécheur d’air régénéré. Le retour sur investissement, estimé à 14 mois grâce aux économies de main-d’œuvre et à la réduction des pertes de produit, confirme la pertinence de ces solutions.

Comparaison économique : transport pneumatique vs mécanique

Pour aider les décideurs à choisir, une analyse des coûts sur le cycle de vie (CAPEX + OPEX) est indispensable. Un transport mécanique (vis + élévateur) pour un débit de 15 t/h sur 50 m présente un investissement initial environ 30 % inférieur à un système pneumatique équivalent. Cependant, les coûts d’exploitation du pneumatique sont souvent plus faibles : absence de pièces d’usure en contact avec le produit (pas de changement de vis ou de godets), consommation électrique réduite de 15 à 25 % grâce à la phase dense, et main-d’œuvre moindre pour la maintenance (nettoyage des poussières, dépannages). L’impact environnemental joue aussi : les émissions de poussière sont quasi nulles en pneumatique, ce qui évite l’installation de systèmes de dépoussiérage coûteux. En intégrant les coûts de conformité réglementaire (norme ATEX pour les poussières combustibles, seuils d’émission), le pneumatique devient compétitif dès 10 t/h sur des distances supérieures à 80 m. Pour des débits inférieurs ou des tracés très simples, la solution mécanique reste pertinent. Haide Poudre propose des études de faisabilité gratuites sur la base des données client (débit, distance, granulométrie, budget) pour identifier la solution la plus rentable.

Maintenance et prévention des problèmes courants

Les installations de transport de chaux, qu’elles soient mécaniques ou pneumatiques, nécessitent un suivi rigoureux. Les problèmes les plus fréquents en pneumatique sont le colmatage par formation de dépôts de chaux hydratée (si l’air comprimé n’est pas suffisamment sec), l’usure prématurée des coudes par abrasion (surtout si la vitesse dépasse 10 m/s) et les fuites d’air au niveau des vannes rotatives. Un plan de maintenance préventive comprend : vérification hebdomadaire du point de rosée de l’air comprimé, inspection mensuelle des coudes avec mesure d’épaisseur par ultrasons, graissage trimestriel des vannes rotatives, et remplacement annuel des cartouches filtrantes. Pour les systèmes mécaniques, l’usure des paliers de vis et le grippage des godets sont les points critiques. L’enregistrement des données de pression, de débit et de puissance moteur via un système SCADA permet d’anticiper les dérives. Haide Poudre propose des contrats de maintenance tripartites incluant une visite semestrielle d’expertise et un stock de pièces détachées critiques. (咨询热线：156-6277-7102) Pour toute question technique ou demande de devis, les équipes d’ingénieurs de Haide Poudre restent joignables.

Tendances 2026 et innovations dans le transport pneumatique de la chaux

À l’horizon 2026, plusieurs évolutions marquent le secteur. La digitalisation des installations se généralise : capteurs IoT embarqués sur les vannes et les compresseurs, algorithmes d’intelligence artificielle pour prédire les bouchages, et jumeaux numériques permettant de simuler des changements de débit ou de granulométrie sans arrêter la production. Les normes environnementales européennes (directive 2010/75/UE) imposent des seuils d’émission de poussières de plus en plus bas (inférieurs à 5 mg/Nm³ pour les nouvelles installations), ce qui renforce l’attrait des systèmes pneumatiques étanches. Du côté des matériaux, l’utilisation d’aciers duplex ou de revêtements en céramique pour les coudes prolonge la durée de vie et réduit les arrêts pour maintenance. En France, le Grenelle de l’environnement et la loi Climat et Résilience encouragent les industriels à réduire leur empreinte carbone ; le transport pneumatique, en limitant les pertes de chaux et les consommations d’énergie, s’inscrit dans cette trajectoire. Haide Poudre intègre ces innovations dans ses gammes, notamment via des compresseurs à vitesse variable adaptant la puissance au débit réel, et des capteurs de débit massique Coriolis pour un suivi précis des quantités transportées. Ces avancées garantissent aux opérateurs une maîtrise accrue de leur process.

Guide de sélection rapide : choisir la bonne méthode de transport

Pour faciliter la décision, voici une grille de critères synthétiques :

• Débit requis : moins de 5 t/h → vis ou système pneumatique compact. 5-30 t/h → pneumatique phase dense recommandé. Plus de 30 t/h → combinaison mécanique/pneumatique ou transport par bande spéciale.
• Distance : inférieure à 20 m → mécanique. 20-100 m → pneumatique phase dense. Supérieure à 100 m → pneumatique phase dense avec boosters intermédiaires.
• Contrainte d’étanchéité : forte (humidité, atmosphère agressive) → pneumatique obligatoire.
• Budget d’investissement : limité → mécanique. Avec vision long terme → pneumatique (ROI sur 3-5 ans).
• Exigences réglementaires : poussières, ATEX → pneumatique avec filtre certifié.

Haide Poudre met à disposition un outil en ligne de pré-dimensionnement basé sur ces critères, avec un retour d’expert sous 48 heures. Plus de 150 références dans les industries minérale, chimique et environnementale attestent de la fiabilité des solutions proposées.

Accompagnement sur mesure : de l’audit à la mise en service

Choisir un système de transport de la chaux ne s’improvise pas. Au-delà des catalogues, un diagnostic approfondi du site client est indispensable : analyse granulométrique du produit, mesure de l’humidité résiduelle, relevé topographique du tracé, disponibilité de l’air comprimé existant, contraintes d’encombrement et d’accès pour la maintenance. Haide Poudre déploie une méthodologie en quatre étapes : audit technique et économique, conception détaillée avec plan 3D, fabrication et assemblage en atelier, puis installation et mise en service sur site avec formation des opérateurs. L’entreprise s’engage sur des garanties de performance contractuelles (débit, perte de charge, émissions) et propose un suivi post-installation sur 24 mois. Cette approche a permis, par exemple, à une carrière de chaux du Grand Est de réduire de 40 % ses coûts de maintenance tout en augmentant de 15 % le débit nominal après remplacement d’une vis sans fin par un transport pneumatique en phase dense. Des références similaires sont disponibles sur simple demande.

Conclusion opérationnelle : le transport pneumatique, un choix d’avenir pour la chaux

En synthèse, le transport de la chaux, qu’elle soit vive ou hydratée, exige une analyse multi-critères où la sécurité, l’efficacité énergétique et la conformité environnementale priment. Les solutions mécaniques conservent des niches d’application, mais le transport pneumatique – en particulier en phase dense – répond de manière supérieure aux contraintes spécifiques de ce matériau : réactivité, hygroscopie, abrasivité et granulométrie fine. Les données de terrain et les retours d’expérience montrent qu’un dimensionnement soigné, des composants adaptés et une maintenance préventive permettent d’atteindre des performances de débit, de fiabilité et de coût compétitives. Haide Poudre accompagne les industriels dans cette transformation avec une offre qui allie expertise technique, équipements robustes et service après-vente réactif. Pour les projets neufs comme pour les rénovations, une consultation préalable permet de définir le schéma optimal. Les responsables d’installation, ingénieurs process et décideurs peuvent s’appuyer sur les données et retours présentés dans cet article pour éclairer leur choix. (咨询热线：156-6277-7102) Les équipes de Haide Poudre sont disponibles pour toute demande d’information complémentaire ou pour organiser une visite de site de référence.
