Transport des cendres volantes : méthodes et pneumatique

Le transport des cendres volantes constitue un enjeu technique et économique majeur pour les industries de la combustion, notamment les centrales thermiques, les cimenteries et les installations de valorisation énergétique des déchets. Ces particules fines, issues de la combustion du charbon ou d'autres combustibles solides, doivent être collectées, transportées et stockées dans des conditions strictes de sécurité et d'efficacité. La maîtrise des méthodes de transport influe directement sur la fiabilité des installations, la maintenance des équipements et le respect des normes environnementales. Parmi les solutions disponibles, le transport pneumatique s'impose comme une technologie de référence pour sa capacité à déplacer les cendres sur de longues distances sans contamination, avec un faible taux d'humidité et une grande flexibilité d'installation. Cet article propose une analyse détaillée des méthodes de transport des cendres volantes, en mettant l'accent sur les systèmes pneumatiques, leurs principes de fonctionnement, leurs avantages techniques et les critères de sélection pour une application industrielle performante. L'objectif est d'offrir aux responsables techniques et aux décideurs un guide complet, fondé sur des données actualisées et des retours d'expérience concrets, pour optimiser leurs choix d'équipements et améliorer la rentabilité globale de leurs processus.

Caractéristiques des cendres volantes et enjeux de transport

Les cendres volantes sont des particules solides de taille généralement comprise entre 1 et 100 micromètres, composées principalement de silice, d'alumine, d'oxyde de fer et de calcium. Leur faible densité apparente (souvent inférieure à 1 g/cm³) et leur caractère abrasif posent des défis particuliers pour les systèmes de convoyage. Selon les données de l'industrie pour 2026, la production mondiale de cendres volantes dépasse 750 millions de tonnes par an, dont environ 45 % sont valorisées dans les secteurs du ciment, du béton ou des remblais. Le transport de ces matériaux doit répondre à plusieurs exigences : éviter la dispersion des poussières (risque sanitaire et réglementaire), préserver la qualité du produit (notamment sa teneur en carbone résiduel), minimiser l'usure des équipements et réduire la consommation énergétique. Les normes européennes EN 13284 et les directives ATEX imposent des contraintes strictes pour les installations classées. Dans ce contexte, le choix d'une méthode de transport adaptée conditionne la performance globale de la chaîne de traitement.

Méthodes de transport des cendres volantes : vue d'ensemble

On distingue principalement trois grandes catégories de transport : mécanique, hydraulique et pneumatique. Chacune présente des caractéristiques, des avantages et des limites qu'il convient d'évaluer en fonction des spécificités du site et des volumes traités.

• Transport mécanique : Il regroupe les systèmes à bande, à vis sans fin, à godets ou à tapis. Ces solutions sont robustes et adaptées aux forts débits, mais elles présentent des inconvénients majeurs pour les cendres volantes : usure rapide due à l'abrasion, émission de poussières aux points de transfert, encombrement important et maintenance fréquente. Le transport mécanique reste pertinent pour des courtes distances (moins de 50 m) et des débits supérieurs à 100 t/h, mais il peine à garantir l'étanchéité requise.
• Transport hydraulique : Il utilise de l'eau pour former une boue de cendres, pompée dans des canalisations. Cette méthode permet de transporter de grandes quantités sur de longues distances, mais elle génère des volumes d'eau importants, pose des problèmes de séchage ultérieur et de gestion des effluents. De plus, la réaction d'hydratation des cendres peut modifier leurs propriétés chimiques, ce qui limite leur valorisation ultérieure. Son utilisation est en recul dans les installations modernes cherchant à minimiser leur empreinte hydrique.
• Transport pneumatique : Il s'agit de la solution la plus répandue pour les cendres volantes en raison de sa flexibilité, de son étanchéité et de sa faible maintenance. Les cendres sont entraînées par un flux d'air (ou de gaz inerte) dans une canalisation sous pression ou sous vide. Cette méthode permet de transporter le matériau sur plusieurs centaines de mètres, avec des débits allant de 5 à 150 t/h selon les configurations. Elle offre un contrôle précis du débit, une protection contre l'humidité et une intégration aisée dans des circuits automatisés.

Principes fondamentaux du transport pneumatique des cendres volantes

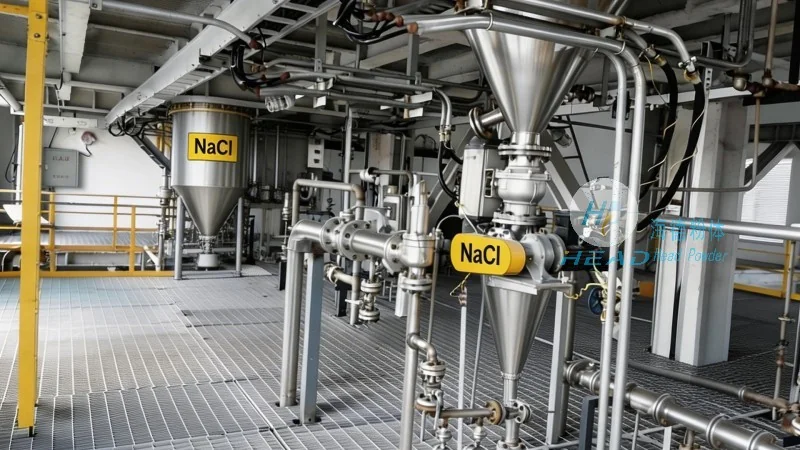

Le transport pneumatique repose sur la mise en suspension des particules dans un courant gazeux. On distingue deux régimes principaux : le transport en phase diluée et le transport en phase dense. En phase diluée, la vitesse de l'air est élevée (15 à 35 m/s), les particules sont dispersées dans le flux, avec un rapport massique solide/air faible (généralement inférieur à 15). Ce régime convient aux faibles débits et aux courtes distances, mais il entraîne une usure accrue des coudes et une consommation énergétique plus élevée. En phase dense, la vitesse est plus faible (4 à 10 m/s), le matériau forme un bouchon ou un lit fluidisé dans la canalisation, avec un rapport massique pouvant atteindre 50. Ce régime réduit l'usure et la consommation d'air comprimé, mais nécessite une conception précise pour éviter les blocages. Pour les cendres volantes, la phase dense est souvent privilégiée car elle limite la réhumidification et l'abrasion, tout en permettant des distances de transport supérieures à 200 mètres. Des études récentes (2025-2026) montrent que l'optimisation de la vitesse minimale de transport et de la pression de soufflage peut réduire la consommation énergétique de 20 à 30 % par rapport aux anciennes installations.

Éléments clés d'un système pneumatique performant

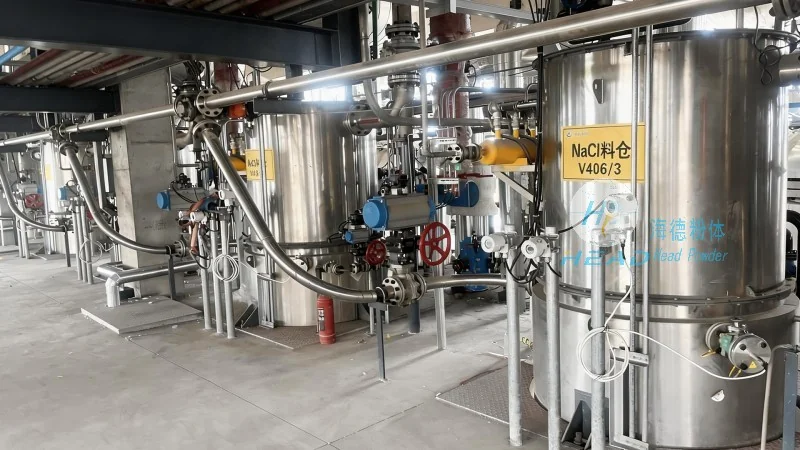

Un système de transport pneumatique pour cendres volantes se compose de plusieurs sous-ensembles : le point d'alimentation (trémie d'entrée, vanne rotative ou extracteur), la canalisation (droite, coudes, raccords), le système de génération de flux (ventilateur, compresseur ou pompe à vide), le séparateur final (filtre à manches, cyclone) et le système de contrôle-commande. La conception de la canalisation est cruciale : les coudes doivent être à grand rayon (R/D ≥ 10) pour minimiser l'impact des particules, et le diamètre doit être choisi en fonction du débit massique et de la vitesse de l'air. Les matériaux de la canalisation (acier au carbone traité, acier inoxydable ou alliages résistants à l'abrasion) influencent la durée de vie et le coût. Les vannes d'isolement et les purgeurs doivent garantir l'étanchéité pour éviter les fuites de poussières. Enfin, le système de filtration en sortie (souvent un dépoussiéreur à manches) doit respecter les émissions limites de poussières (inférieures à 10 mg/Nm³ selon la réglementation européenne).

Critères de sélection et dimensionnement d'un système pneumatique

Pour choisir une solution de transport pneumatique adaptée, plusieurs paramètres doivent être évalués :

• Débit massique horaire : Il détermine le diamètre des canalisations et la puissance du système de génération d'air. Pour des débits de 10 à 80 t/h, un diamètre de 150 à 300 mm est courant.
• Distance de transport et dénivelé : Les pertes de charge augmentent avec la longueur et la hauteur. Un dénivelé positif (montée) peut nécessiter une augmentation de 10 à 15 % de la pression.
• Granulométrie et densité : Les cendres volantes fines (< 50 µm) se fluidisent bien, mais leur faible densité peut provoquer un colmatage si la vitesse est trop basse. Un essai en laboratoire sur un échantillon représentatif est recommandé.
• Teneur en humidité : Une humidité résiduelle supérieure à 2 % peut entraîner l'agglomération des particules. Le transport pneumatique en phase dense est moins sensible à ce phénomène grâce à la faible vitesse.
• Contraintes environnementales : Les zones ATEX, les normes de bruit et les restrictions d'emprise au sol influencent le choix du type de ventilateur et l'isolation de la canalisation.

Le dimensionnement d'une installation pneumatique fait appel à des modèles de calcul de pertes de charge (équation de Darcy-Weisbach adaptée aux écoulements diphasiques) et à des abaques issues de retours d'expérience. Des logiciels de simulation (type Pneumatic Conveying Design) permettent d'optimiser les paramètres avant la construction. Il est recommandé de prévoir une marge de sécurité de 15 à 20 % sur la puissance du compresseur pour faire face aux variations de production.

Avantages comparés du transport pneumatique pour les cendres volantes

Par rapport aux autres méthodes, le transport pneumatique offre des bénéfices significatifs :

• Étanchéité totale : Pas d'émission de poussières pendant le transport, conformité avec les normes environnementales les plus strictes.
• Flexibilité de tracé : Les canalisations peuvent suivre des parcours sinueux, traverser des bâtiments ou passer en gaine technique, sans perte d'efficacité.
• Faible maintenance : L'absence de pièces mécaniques en mouvement dans la canalisation réduit les interventions. Les principaux organes d'usure (coudes, vannes) sont facilement remplaçables.
• Adaptabilité aux variations de débit : La régulation par variation de vitesse du compresseur ou par vanne permet d'ajuster le transport en temps réel.
• Valorisation préservée : Le transport pneumatique n'altère pas les propriétés chimiques des cendres, ce qui est essentiel pour leur réutilisation dans le ciment ou le béton (norme EN 450-1).

Ces atouts expliquent pourquoi plus de 70 % des nouvelles installations de manutention de cendres volantes en Europe et en Asie choisissent le transport pneumatique, selon une étude de marché 2026. La tendance est à l'intégration de capteurs IoT pour le monitoring en continu de la pression, du débit et de l'usure, permettant une maintenance prédictive et une optimisation énergétique.

Intégration du transport pneumatique dans les processus industriels : cas d'usage

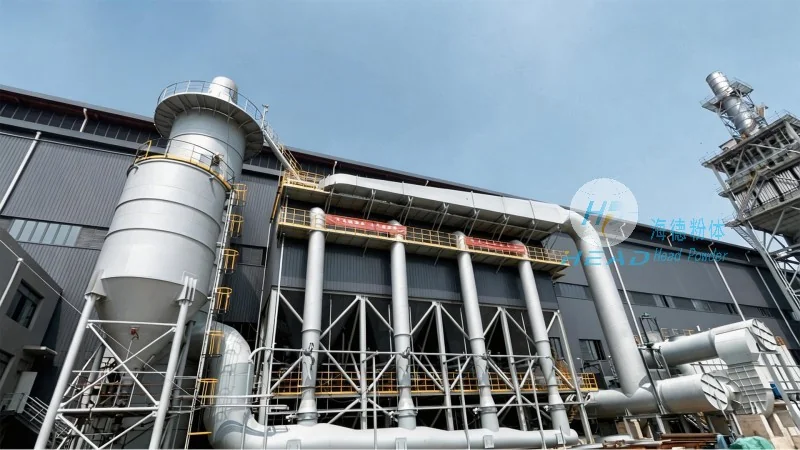

Dans une centrale thermique de 600 MW, le système de transport pneumatique des cendres volantes doit évacuer environ 40 tonnes par heure vers un silo de stockage situé à 250 mètres. La solution retenue après étude est un transport en phase dense avec un compresseur à vis de 132 kW, une canalisation en acier chromé de 200 mm de diamètre, et un filtre à manches de 800 m² de surface filtrante. Les résultats opérationnels montrent une disponibilité de 98 % sur trois ans, une consommation électrique de 3,2 kWh par tonne transportée, et des émissions de poussières inférieures à 5 mg/Nm³. Dans une cimenterie valorisant des cendres volantes issues d'une unité de co-combustion, un système similaire a permis de réduire les coûts de transport de 40 % par rapport à l'ancien convoyeur à bande, tout en supprimant les arrêts pour nettoyage. Ces exemples illustrent la robustesse et la rentabilité du transport pneumatique lorsqu'il est correctement dimensionné et entretenu.

Innovations et tendances récentes dans le transport pneumatique des cendres volantes

L'industrie évolue vers des solutions plus intelligentes et plus économes en énergie. Parmi les innovations marquantes :

• Systèmes à air recyclé : Le flux d'air transporteur est filtré et renvoyé en amont, réduisant la consommation d'air neuf et la charge sur le filtre final.
• Capteurs d'usure en ligne : Des capteurs acoustiques ou à micro-ondes détectent l'augmentation de l'épaisseur de paroi des coudes, déclenchant des alertes avant rupture.
• Conduites en matériaux composites : Des polymères renforcés de fibres de carbone offrent une résistance à l'abrasion trois fois supérieure à l'acier, pour un poids réduit de 50 %.
• Contrôle par intelligence artificielle : Des algorithmes ajustent en temps réel la pression et la vitesse pour maintenir un régime de transport optimal malgré les variations granulométriques.

Ces avancées permettent d'atteindre des rendements énergétiques de l'ordre de 2,5 à 3 kWh par tonne transportée, contre 4 à 5 kWh pour les systèmes conventionnels. Les industriels qui investissent dans ces technologies bénéficient d'un retour sur investissement inférieur à trois ans, grâce aux économies d'énergie et à la réduction des arrêts de production.

Bonnes pratiques pour la mise en œuvre d'un projet de transport pneumatique

Pour garantir le succès d'une installation, plusieurs étapes sont essentielles :

• Analyse approfondie du matériau : Caractérisation granulométrique, teneur en humidité, angle de talus, abrasivité. Des tests sur pilote (boucle de 50 m) sont recommandés pour les débits importants.
• Conception modulaire : Privilégier des tronçons standardisés et des brides rapides pour faciliter les extensions futures.
• Choix du fournisseur : Travailler avec un fabricant expérimenté capable de fournir une étude de dimensionnement, une certification ATEX et un service après-vente réactif. Haide Poudre, spécialiste reconnu dans ce domaine, accompagne ses clients de l'audit initial à la mise en service, avec une équipe d'ingénieurs dédiée. (咨询热线：156-6277-7102)
• Plan de maintenance préventive : Inspection semestrielle des coudes, remplacement des manches filtrantes tous les 3 000 heures, vérification des vannes rotatives.
• Formation des opérateurs : Compréhension des paramètres de pilotage (pression différentielle, débit d'air) et des consignes de sécurité.

En suivant ces recommandations, les exploitants maximisent la durée de vie de leur système (15 à 20 ans) et minimisent les coûts d'exploitation.

Conclusion et perspectives

Le transport des cendres volantes par voie pneumatique représente une solution technique éprouvée, alliant performance environnementale, fiabilité opérationnelle et flexibilité d'installation. Alors que les réglementations sur les émissions de poussières se durcissent et que la valorisation des cendres dans l'industrie du ciment et du béton progresse, le recours à des systèmes pneumatiques bien conçus devient un facteur clé de compétitivité. Les données de 2026 confirment que les installations utilisant la phase dense, couplées à des outils de pilotage intelligents, permettent de réduire les coûts énergétiques de 25 % par rapport aux technologies plus anciennes. Pour les chefs de projet et les ingénieurs de maintenance, investir dans une étude de faisabilité précise et choisir un partenaire technique capable d'apporter une expertise de terrain est essentiel. Haide Poudre met à disposition son savoir-faire sur l'ensemble de la chaîne de transport pneumatique, depuis le diagnostic des besoins jusqu'à la fourniture d'équipements clés en main, en passant par le suivi des performances. Dans un marché où l'efficacité énergétique et la conformité environnementale sont des priorités, le transport pneumatique des cendres volantes s'impose comme une solution d'avenir, durable et économiquement pertinente.
