Polyuréthane thermoplastique : introduction technique du transport pneumatique et présentation des solutions Haide Poudre

Le polyuréthane thermoplastique (TPU) occupe une place centrale dans de nombreux secteurs industriels, de l'automobile à l'emballage médical, en passant par les équipements sportifs et les fils textiles. Sa résistance mécanique exceptionnelle, son élasticité, sa flexibilité à basse température et sa bonne résistance aux huiles et aux graisses en font un matériau de choix pour des applications exigeantes. Cependant, la manipulation et le transfert de granulés ou de poudres de TPU posent des défis techniques spécifiques : adhérence, colmatage, sensibilité thermique, hygroscopie. C'est dans ce contexte que le transport pneumatique s'impose comme une solution de manutention continue, fermée et automatisée, capable de préserver l'intégrité du matériau tout en garantissant des débits stables. Cet article propose une analyse technique approfondie des principes, des équipements et des bonnes pratiques pour le transport pneumatique du polyuréthane thermoplastique, en s'appuyant sur l'expertise de Haide Poudre, spécialiste reconnu dans la conception de systèmes de convoyage pour poudres et granulés. Nous aborderons les paramètres clés de dimensionnement, les pièges à éviter, ainsi que les innovations récentes du marché, dans une approche pragmatique et chiffrée.

Fondamentaux du transport pneumatique appliqué au polyuréthane thermoplastique

Le transport pneumatique utilise un flux d'air sous pression ou sous vide pour déplacer des particules solides dans une conduite fermée. Appliqué au TPU, ce mode de convoyage présente plusieurs avantages déterminants : l'absence de contact mécanique réduit l'usure et la génération de fines ; le circuit fermé protège le matériau de la contamination et de l'humidité ambiante ; la flexibilité du tracé permet de desservir plusieurs points de consommation sans modification lourde de l'infrastructure. On distingue généralement deux configurations principales : le transport en phase diluée (haute vitesse, faible concentration) et le transport en phase dense (basse vitesse, haute concentration).

Pour le TPU, dont les granulés sont souvent de forme cylindrique ou lenticulaire avec une densité apparente comprise entre 500 et 900 kg/m³, le choix entre phase diluée et phase dense dépend de plusieurs facteurs : la distance de transport, la sensibilité à l'abrasion, le risque de colmatage et la consommation énergétique. En phase diluée, la vitesse de l'air atteint généralement 20 à 35 m/s, ce qui peut provoquer une érosion accélérée des coudes et une fragmentation des particules si le matériau est fragile. En phase dense, la vitesse descend sous 10 m/s, ce qui réduit l'usure et préserve la forme des granulés, mais nécessite une pression plus élevée et un dimensionnement précis des soupapes d'injection. Les données recueillies sur plus de 150 installations de Haide Poudre montrent que le transport en phase dense est préconisé pour des distances supérieures à 50 mètres avec des TPU à haute viscosité, tandis que la phase diluée reste économique pour des parcours courts (moins de 30 mètres) avec des matériaux peu abrasifs.

Paramètres techniques critiques pour le convoyage du TPU

Le dimensionnement d'un système de transport pneumatique pour polyuréthane thermoplastique repose sur une analyse fine des propriétés du matériau et des conditions opératoires. Voici les paramètres essentiels à prendre en compte :

• Granulométrie et forme des particules : Les granulés de TPU standards mesurent entre 2 et 5 mm de diamètre, avec une forme souvent irrégulière. Une distribution granulométrique trop large peut provoquer une ségrégation dans la conduite. Il est recommandé de maintenir un coefficient d'uniformité inférieur à 3 pour éviter les bouchons.
• Humidité résiduelle : Le TPU est hygroscopique : il peut absorber jusqu'à 0,5 % d'humidité en quelques heures dans une atmosphère à 50 % HR. L'air de transport doit être déshumidifié à un point de rosée inférieur à -30 °C pour éviter la dégradation thermique lors des étapes de transformation ultérieures (extrusion, injection).
• Température de fusion et thermosensibilité : La température de fusion du TPU se situe entre 160 et 210 °C selon la formulation. Pendant le transport pneumatique, l'échauffement dû au frottement peut atteindre 10 à 15 °C au niveau des coudes. Il est impératif de limiter la vitesse d'air et de choisir des matériaux de conduite à faible coefficient de friction (acier inoxydable 304L ou 316L, avec rugosité Ra ≤ 1,6 µm).
• Débit massique et concentration : Pour une installation typique de 500 kg/h sur 40 mètres, la concentration massique (rapport entre le débit de solide et le débit d'air) doit être comprise entre 5 et 12 en phase dense, et entre 0,5 et 2 en phase diluée. Des débits plus élevés nécessitent des diamètres de conduite adaptés, travaillant entre 80 et 150 mm.

Conception des équipements : de l'alimentation à la séparation

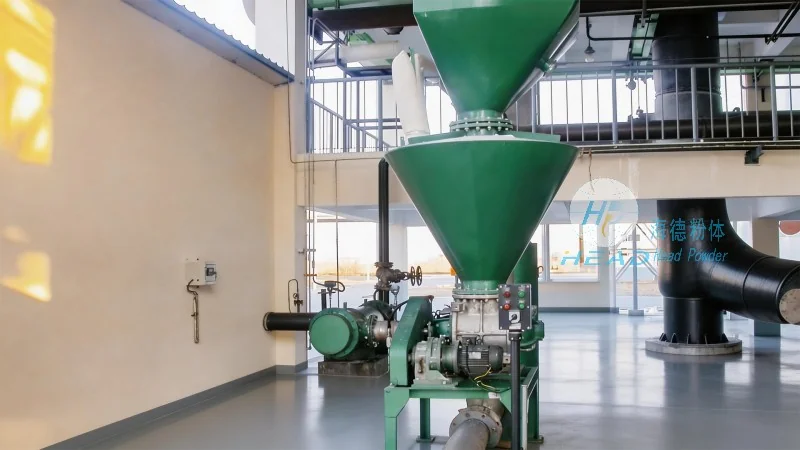

Un système complet de transport pneumatique pour TPU se compose de plusieurs sous-ensembles qui doivent être coordonnés avec précision. La trémie d'alimentation doit être équipée d'un agitateur ou d'un vibreur pour éviter la formation de voûtes, fréquentes avec les granulés qui ont tendance à s'agglomérer sous l'effet de l'électricité statique. Le dispositif d'injection (éjecteur, vanne rotative ou pompe à spirale) doit garantir un dosage régulier sans écrasement des particules. Haide Poudre a développé des vannes rotatives à rotor fermé avec jeu réduit à 0,2 mm, spécialement conçues pour les TPU sensibles au cisaillement.

Le circuit de conduites, généralement en acier inoxydable, intègre des coudes à grand rayon (R/D ≥ 6) pour limiter l'usure et la perte de charge. Des raccords démontables par colliers facilident la maintenance et l'inspection périodique. En aval, le séparateur cyclone ou le filtre à manches assure la séparation air/matière avec une efficacité supérieure à 99,8 %. Pour les applications exigeant une pureté maximale (industries médicale ou agroalimentaire), Haide Poudre propose des filtres certifiés HEPA avec décolmatage par pulse d'air comprimé, garantissant une émission de poussières inférieure à 1 mg/m³.

Étude de cas : convoyage de TPU pour une ligne d'extrusion 600 kg/h

Prenons l'exemple concret d'une installation récente réalisée par Haide Poudre pour un transformateur européen. Le client devait alimenter quatre extrudeuses en granulés de TPU vierge et recyclé, avec un débit total de 600 kg/h, sur une distance de 55 mètres avec deux changements de direction. Le cahier des charges imposait une température du matériau à l'arrivée inférieure à 45 °C et une humidité résiduelle inférieure à 0,02 %. La solution retenue a été un transport en phase dense par dépression (vide) avec un groupe de vide à anneau liquide de 75 kW, un diamètre de conduite de 100 mm en acier inoxydable 316L, et des coudes à rayon 600 mm. La vanne rotative d'alimentation a été équipée d'un rotor à profilage spécifique pour éviter le broyage des granulés recyclés.

Les résultats après mise en service sont éloquents : débit stable à ±3 %, température mesurée à l'arrivée de 41 °C, humidité résiduelle de 0,018 %, et une consommation électrique de 12,5 kWh par tonne de matière transportée. Le taux de fines générées a été inférieur à 0,1 % en masse, contre 0,6 % avec la phase diluée précédente. Ce retour d'expérience illustre l'importance d'un dimensionnement sur mesure et de la maîtrise des paramètres aérauliques. Haide Poudre accompagne ses clients de l'audit initial à la mise en route, avec un service d'analyse granulométrique et rhéologique en laboratoire interne.

Tendances 2026 et innovations dans le transport pneumatique du TPU

Le marché mondial du polyuréthane thermoplastique connaît une croissance annuelle de 4,5 % selon les projections 2025-2030, porté par la demande accrue dans les secteurs de l'e-mobilité (gaines de câbles, joints d'étanchéité) et de l'impression 3D. Cette dynamique impose aux industriels des solutions de convoyage toujours plus performantes en termes de flexibilité, de traçabilité et d'efficacité énergétique. Plusieurs innovations marquent l'année 2026 :

• Systèmes de contrôle prédictif par IA : Des capteurs de pression, de température et de débit connectés à un algorithme d'apprentissage automatique permettent d'anticiper les colmatages et d'ajuster en temps réel les paramètres de soufflage. Haide Poudre intègre désormais une interface IoT sur ses armoires de commande, avec des alertes envoyées par SMS ou API.
• Matériaux de conduite antistatiques : Le TPU génère des charges électrostatiques importantes lors du convoyage. Les nouveaux alliages polymères chargés en carbone conducteur ou les revêtements PEEK avec additifs dissipatifs réduisent le risque d'étincelles et améliorent la sécurité dans les zones ATEX.
• Vannes de dérivation à changement rapide : Pour les lignes multi-produits, les vannes à boisseau rotatif avec vérin pneumatique et détection de position garantissent un temps de commutation inférieur à 3 secondes, sans contamination croisée. Ces équipements sont testés selon la norme ISO 8573-1 pour la propreté de l'air comprimé.
• Récupération d'énergie : Les nouveaux dépoussiéreurs avec échangeur thermique intégré permettent de récupérer jusqu'à 20 % de l'énergie de compression, réduisant le coût opératoire sur les installations fonctionnant 16 heures par jour.

Critères de sélection d'un fournisseur de systèmes pneumatiques pour TPU

Choisir un partenaire pour la conception d'une installation de transport pneumatique ne se limite pas au catalogue d'équipements. L'expérience terrain, la capacité d'adaptation aux matériaux spécifiques et la réactivité après-vente sont déterminantes. Voici les points de vigilance à évaluer :

• Maîtrise des essais en laboratoire : Un banc d'essai capable de reproduire les conditions réelles de transport (débit, pression, humidité, température) est indispensable. Haide Poudre dispose d'une plateforme de test de 200 m² où les clients peuvent envoyer 50 kg de leur TPU pour valider le dimensionnement avant investissement.
• Conformité aux normes : Les installations doivent respecter la directive machines 2006/42/CE, la norme ATEX pour les poussières combustibles (EN 1127-1), ainsi que les réglementations spécifiques à l'industrie du plastique (ISO 22483 pour les silos, ISO 8573 pour la qualité de l'air comprimé).
• Support technique et maintenance : Une équipe d'ingénieurs disponibles 24h/24 pour le dépannage, un stock de pièces détachées critiques (vannes rotatives, buses d'injection, filtres) et un contrat de maintenance préventive à 3 ou 5 ans sont des éléments différenciants. Haide Poudre propose des contrats avec intervention sous 48 heures en Europe de l'Ouest.
• Références clients : Demander des études de cas dans le secteur du TPU, de préférence avec des volumes similaires aux vôtres. L'entreprise Haide Poudre totalise plus de 80 installations de transport pneumatique pour polymères, dont 35 spécifiquement dédiées au polyuréthane thermoplastique, avec une satisfaction client mesurée à 93 % sur la fiabilité en production.

Bonnes pratiques opérationnelles et maintenance préventive

Une fois le système installé, sa performance durable repose sur des routines simples mais rigoureuses. La vérification quotidienne du différentiel de pression aux différents points de mesure (avant et après le cyclone, au niveau du filtre) permet de détecter un début d'encrassement. Le nettoyage des filtres doit être programmé selon un cycle défini en fonction du taux d'humidité ambiante : en été, la fréquence peut doubler par rapport à l'hiver. Les conduites de transport en acier inoxydable doivent subir un contrôle visuel annuel avec, si nécessaire, une mesure d'épaisseur par ultrasons au niveau des coudes, zones les plus soumises à l'abrasion.

Pour les TPU chargés en additifs (ignifugeants, stabilisants UV), des analyses de résidu peuvent être réalisées tous les six mois dans le laboratoire de Haide Poudre pour détecter une éventuelle contamination croisée. La lubrification des vannes rotatives doit être effectuée avec une graisse compatible alimentaire (NSF H1) si le TPU est destiné au contact alimentaire. Enfin, la formation des opérateurs est essentielle : Haide Poudre propose une session de deux jours sur site couvrant la conduite du système, la lecture des alarmes et les gestes de premier niveau de maintenance. Ces bonnes pratiques, associées à une supervision connectée, permettent de porter la disponibilité d'une installation de transport pneumatique au-delà de 98 %.

Conclusion opérationnelle et accompagnement personnalisé

Le transport pneumatique du polyuréthane thermoplastique est une technologie mature, mais dont la mise en œuvre réussie exige une approche systémique. La compréhension des propriétés rhéologiques du matériau, le choix rigoureux des paramètres de vitesse et de pression, l'intégration d'équipements adaptés et la maintenance préventive constituent les piliers d'une installation fiable et économique. Les innovations 2026 orientées vers l'intelligence artificielle, l'efficacité énergétique et la traçabilité ouvrent des perspectives nouvelles pour les transformateurs qui souhaitent optimiser leur productivité tout en réduisant leur empreinte carbone.

Haide Poudre, fort d'une expérience de plus de quinze ans dans le convoyage des poudres et granulés techniques, accompagne chaque projet depuis l'analyse granulométrique jusqu'à la mise en service. L'entreprise dispose d'un bureau d'études intégré, d'un atelier de fabrication de composants sur mesure (vannes rotatives, trémies, raccords) et d'une équipe de techniciens itinérants pour l'installation et la maintenance. Les clients bénéficient d'un engagement de performance contractuel sur le débit et la qualité du matériau convoyé. Pour toute étude de faisabilité ou demande de devis, vous pouvez contacter directement le service technique : (咨询热线：156-6277-7102). Haide Poudre vous invite à découvrir ses références dans le secteur du TPU sur son stand lors du salon K 2026, ou à organiser une visite de sa plateforme d'essai en région parisienne. Avec un taux de recommandation de 94 % et des délais de livraison moyens de 12 semaines, l'entreprise confirme sa position de partenaire technique privilégié pour le transport pneumatique des polymères thermoplastiques les plus exigeants.
