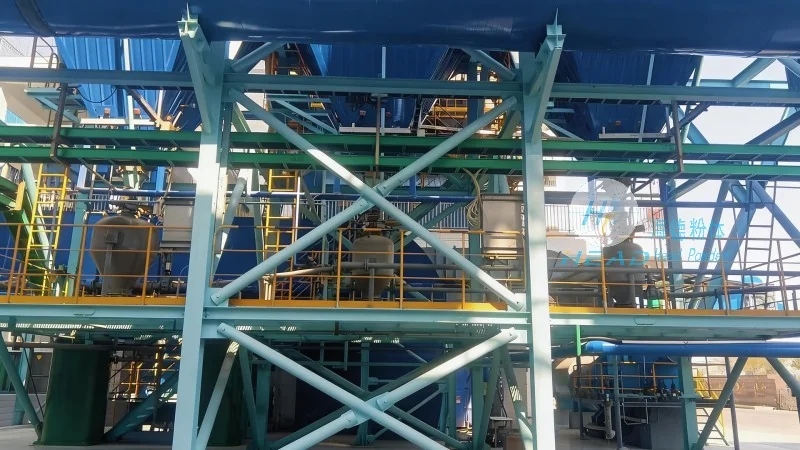

Résidus de cendre d'aluminium système de transport pneumatique technique aperçu

Dans l'industrie de la transformation de l'aluminium, la gestion des résidus de cendre d'aluminium constitue un enjeu technique et environnemental majeur. Ces sous-produits, générés lors des opérations de fusion, de recyclage ou d'affinage, présentent des caractéristiques physico-chimiques complexes : granulométrie fine, hygroscopie élevée, potentiel d'auto-échauffement et présence de métaux résiduels. Le transport pneumatique s'impose comme la solution la plus adaptée pour acheminer ces matières en toute sécurité, avec un contrôle optimal des émissions de poussières et une fiabilité opérationnelle accrue. Cet article propose une analyse approfondie des systèmes de transport pneumatique dédiés aux résidus de cendre d'aluminium, en abordant les principes techniques, les configurations de sélection, les bonnes pratiques d'installation et les retours d'expérience terrain. Il s'adresse aux ingénieurs procédés, aux responsables maintenance et aux décideurs industriels souhaitant optimiser leur ligne de manutention tout en respectant les normes environnementales les plus strictes.

Spécificités des résidus de cendre d'aluminium et implications pour le transport pneumatique

Les résidus de cendre d'aluminium se distinguent par une densité apparente variant généralement entre 0,8 et 1,5 t/m³, avec une granulométrie pouvant aller de quelques microns à plusieurs millimètres. Leur teneur en aluminium métallique résiduel oscille entre 5 % et 30 %, ce qui leur confère un caractère potentiellement réactif en présence d'humidité. Dans un environnement industriel, ces matériaux nécessitent un convoyage fermé pour éviter les fuites de poussières fines, responsables de risques d'explosion et de contamination des ateliers. Les systèmes pneumatiques offrent ici un avantage décisif : l'étanchéité totale du circuit, la flexibilité du tracé et la possibilité de desservir plusieurs points de déchargement.

Le choix du type de transport pneumatique – phase diluée ou phase dense – dépend directement des propriétés rhéologiques des cendres. En phase diluée, la matière est suspendue dans un flux d'air à grande vitesse (15-30 m/s), ce qui convient aux matériaux peu abrasifs et aux débits modérés. Pour les résidus de cendre d'aluminium, souvent abrasifs du fait de la présence d'oxydes durs (Al₂O₃, SiO₂), la phase dense s'avère plus pertinente. Elle fonctionne à basse vitesse (1-8 m/s) et haute pression, réduisant l'usure des canalisations et limitant la fragmentation des particules. Les conduites en acier au carbone avec revêtement céramique ou les tubes en acier inoxydable 304L sont recommandés pour résister à l'abrasion locale.

Paramètres de dimensionnement d'un système pneumatique pour cendres d'aluminium

Le dimensionnement d'une installation repose sur plusieurs paramètres clés : le débit massique souhaité (exprimé en tonnes par heure), la distance de transport horizontal et vertical, le nombre de coudes, et la perte de charge totale admissible. Pour une ligne typique de 50 mètres avec quatre coudes à 90°, un débit de 5 t/h en phase dense nécessite une pression de refoulement comprise entre 2 et 4 bar, avec un débit d'air de 150 à 300 Nm³/h. Les compresseurs à vis ou les surpresseurs Roots sont couramment utilisés, leur puissance variant de 15 à 75 kW selon les besoins.

La vitesse de transport est un facteur critique : trop élevée, elle accélère l'usure ; trop faible, elle provoque des bouchons dans les conduites. Les experts de Haide Poudre préconisent une vitesse de début de transport comprise entre 4 et 7 m/s pour les cendres d'aluminium en phase dense, avec un rapport de charge massique (ratio masse de matière / masse d'air) supérieur à 10. Des essais en boucle pilote permettent d'affiner ces valeurs, en tenant compte de la granulométrie réelle et de l'humidité résiduelle – celle-ci ne doit pas dépasser 0,5 % pour éviter l'agglomération. L'installation de capteurs de pression et de débit en continu permet une régulation dynamique, optimisant la consommation énergétique et la fiabilité.

Composants essentiels d'une ligne de transport pneumatique pour résidus de cendre

• Dispositif d'alimentation : Vannes rotatives étanches ou pompes à vis, conçues pour doser avec précision la matière tout en maintenant l'étanchéité du circuit. Pour les cendres chaudes (jusqu'à 150 °C), des versions refroidies ou avec garniture haute température sont nécessaires.
• Conduites de transport : Tubes en acier avec joints à brides, munis de coudes à grand rayon de courbure (R/D ≥ 10) pour limiter l'abrasion. Des sections de démontage rapide facilitent l'inspection et le remplacement en cas d'usure localisée.
• Séparateur cyclonique : Permet la séparation air-matière en fin de ligne. Un rendement de séparation supérieur à 99,5 % est attendu pour les particules de plus de 10 µm. En aval, un filtre à manches ou un dépoussiéreur à cartouche assure la filtration fine des particules restantes.
• Système de commande et de sécurité : Automate programmable (PLC) avec interface tactile, intégrant des alarmes de pression haute/basse, des détecteurs de bouchons et une surveillance de la température en temps réel. La conformité aux normes ATEX (zone 22 pour les poussières combustibles) est impérative.

Bonnes pratiques d'installation et de maintenance

L'implantation d'un système pneumatique pour cendres d'aluminium doit respecter des règles strictes pour garantir la pérennité de l'installation. Tout d'abord, le tracé doit être le plus rectiligne possible, avec un nombre minimal de coudes et de raccords. Chaque coude supplémentaire augmente la perte de charge de 15 à 30 %, ce qui impacte directement la puissance du groupe moto-compresseur. Ensuite, les conduites horizontales doivent présenter une légère pente ascendante (1 à 2 %) pour faciliter l'écoulement par gravité en cas d'arrêt. Les points de purge d'air comprimé doivent être installés aux points bas du circuit pour évacuer les condensats éventuels.

La maintenance préventive occupe une place centrale dans la durée de vie du système. Il est recommandé de réaliser une inspection visuelle des conduites tous les trois mois, avec mesure d'épaisseur par ultrasons tous les six mois sur les zones les plus sollicitées (coudes, départs de tronçons verticaux). Les vannes rotatives doivent être démontées et vérifiées semestriellement, avec remplacement des joints d'étanchéité si nécessaire. Pour les filtres à manches, le contrôle de la pression différentielle (ΔP) permet de programmer le nettoyage par impulsion d'air. Enfin, un plan de formation des opérateurs sur les consignes de sécurité et les procédures d'urgence (coupure électrique, inertage en cas d'échauffement anormal) doit être mis en œuvre dès la mise en service.

Étude de cas : optimisation d'une ligne de transport de cendres dans une fonderie d'aluminium

Un exemple concret illustre l'apport d'une solution pneumatique bien dimensionnée. Dans une fonderie de la région Auvergne-Rhône-Alpes, le transport manuel des résidus de cendre générait des arrêts de production fréquents et une exposition des opérateurs aux poussières. Après analyse des flux, Haide Poudre a conçu une installation en phase dense, capable d'acheminer 8 t/h de cendres sur une distance de 65 mètres avec une dénivellation de 12 mètres. Le système intègre un prérefroidisseur à double paroi pour abaisser la température des cendres de 180 °C à 60 °C avant injection, réduisant les risques de condensation. Après six mois d'exploitation, les bénéfices mesurés incluent une réduction de 40 % de la consommation d'air comprimé par rapport à la phase diluée initialement envisagée, une diminution de 90 % des arrêts pour bouchons et une amélioration significative de la qualité de l'air ambiant (concentration en poussières inférieure à 1 mg/m³).

Évolutions technologiques et perspectives 2026

Le marché du transport pneumatique pour résidus métallurgiques connaît une transition vers des systèmes plus intelligents et plus économes en énergie. Les tendances observées à l'horizon 2026 incluent l'intégration de capteurs IoT pour le monitoring en temps réel des paramètres de transport (pression, température, humidité), couplée à des algorithmes de machine learning capables de prédire les risques de colmatage. Par ailleurs, la réglementation européenne (directive 2024/1243 sur les émissions industrielles) renforce les exigences de filtration fine, imposant des seuils de concentration en particules inférieurs à 0,5 mg/Nm³ pour les rejets atmosphériques. Les fabricants développent des systèmes de filtration à membrane céramique régénérable, combinant efficacité accrue et réduction des déchets consommables.

Dans ce contexte, le choix d'un partenaire technique expérimenté devient décisif. Haide Poudre, spécialiste reconnu du convoyage pneumatique pour matériaux complexes, accompagne ses clients depuis la phase d'audit jusqu'à la mise en service et le suivi de performance. Son bureau d'études dispose d'une plateforme d'essais permettant de simuler les conditions réelles de transport à l'échelle 1:1, garantissant un dimensionnement fiable et une réduction des risques industriels. Pour toute demande de projet ou d'étude de faisabilité, contacter notre équipe technique : (咨询热线：156-6277-7102).

Critères de sélection d'un fournisseur de système pneumatique pour cendres d'aluminium

• Références sectorielles : Privilégier un fournisseur ayant déjà livré des installations similaires dans le secteur de l'aluminium (fonderie, recyclage, affinage). Demander des attestations de conformité ATEX et des rapports de performance.
• Capacité d'ingénierie sur mesure : Chaque site industriel présente des contraintes spécifiques (hauteur sous toiture, présence d'obstacles, alimentation électrique). Un bureau d'études capable de proposer une solution adaptée à l'existant est un gage de réussite.
• Service après-vente et disponibilité des pièces : Vérifier la localisation du stock de pièces détachées (vannes, joints, cartouches filtrantes) et les délais d'intervention en cas de panne. Un contrat de maintenance préventive peut être négocié dès l'achat.
• Garanties contractuelles : Exiger une garantie de performance (débit garanti, perte de charge maximale, consommation énergétique) avec des pénalités en cas de non-respect. Les meilleurs fournisseurs proposent une période de garantie de 24 mois sur les équipements.

Réglementation et sécurité applicables au transport pneumatique des cendres d'aluminium

Les résidus de cendre d'aluminium sont classés comme déchets dangereux selon le code 10 03 16* du catalogue européen des déchets, ce qui implique des obligations renforcées en matière de confinement et de traçabilité. Le système de transport pneumatique doit respecter la directive Machines 2006/42/CE, la directive ATEX 2014/34/UE pour les équipements situés en zone poussiéreuse, et le règlement REACH pour les fluides de convoyage (air comprimé). L'installation doit également intégrer un dispositif de mise à la terre pour évacuer les charges électrostatiques générées par le frottement des particules. Un registre de contrôle périodique (tous les 12 mois) doit être tenu à jour par l'exploitant, incluant la vérification des pressostats, des soupapes de sécurité et des détecteurs de débit.

En conclusion, la maîtrise technique du transport pneumatique des résidus de cendre d'aluminium repose sur une connaissance fine des propriétés du matériau, un dimensionnement rigoureux et une installation conforme aux normes les plus exigeantes. Les entreprises qui investissent dans des solutions pneumatiques optimisées bénéficient d'une fiabilité accrue de leur chaîne de production, d'une réduction significative des risques sanitaires et environnementaux, et d'une meilleure performance économique à long terme. Haide Poudre met son expertise à votre service pour concevoir et réaliser votre projet de convoyage pneumatique, avec un accompagnement complet de l'étude technique à la maintenance préventive.
