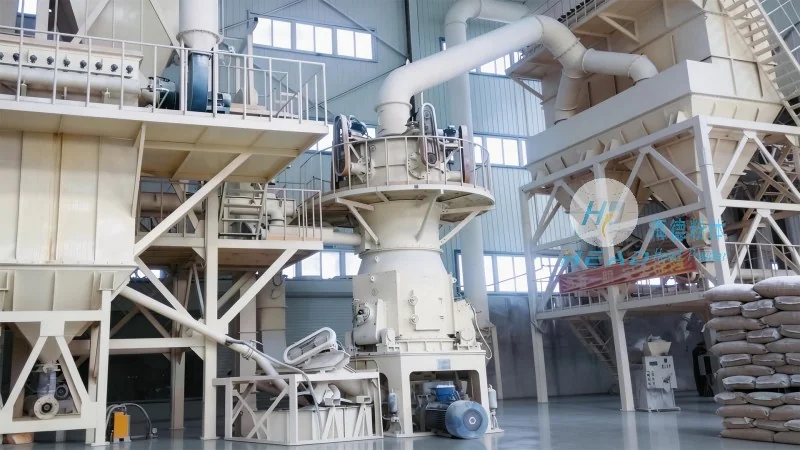

Poudre micro-légère système de transport pneumatique technique introduction

Le transport pneumatique des poudres micro-légères représente un enjeu majeur pour les industries pharmaceutiques, chimiques, alimentaires et des matériaux avancés. Ces poudres, caractérisées par une densité apparente très faible (souvent inférieure à 0,3 g/cm³) et une taille de particules micrométriques, posent des défis techniques spécifiques : agglomération, sédimentation, électrostatique, et risque d'explosion. En 2026, le marché mondial des systèmes de transport pneumatique devrait atteindre près de 8,5 milliards d'euros, avec une croissance annuelle de 5,2 % tirée par l'automatisation des procédés et la demande de solutions plus sûres et plus économes en énergie. Dans ce contexte, maîtriser la manutention des poudres légères devient un facteur clé de compétitivité et de conformité réglementaire. Cet article propose une analyse technique approfondie des principes, des configurations, des paramètres de dimensionnement et des innovations récentes applicables aux systèmes de transport pneumatique dédiés aux poudres ultra-légères, en s'appuyant sur des retours d'expérience et des données de conception éprouvées.

Principes fondamentaux du transport pneumatique pour les poudres micro-légères

Le transport pneumatique utilise un flux d'air (ou de gaz inerte) pour déplacer les particules solides dans une canalisation. Pour les poudres micro-légères, deux configurations dominent : le transport en phase diluée (haute vitesse, faible concentration) et le transport en phase dense (basse vitesse, forte concentration). Le choix dépend de la fragilité de la poudre, de son comportement à l'écoulement et des contraintes de sécurité. Dans une phase diluée classique, les particules sont suspendues dans un courant d'air à des vitesses de 15 à 30 m/s. Cependant, pour des poudres très fines (D50 < 10 µm) et très légères, cette approche entraîne une forte abrasion des coudes, une consommation énergétique élevée et une séparation difficile en fin de ligne. La phase dense, en revanche, fonctionne à des vitesses de 2 à 8 m/s, avec un rapport solide/air élevé (jusqu'à 30:1 en masse). Elle convient particulièrement aux poudres micro-légères car elle réduit la dégradation des particules, limite les dépôts statiques et diminue l'usure des équipements. Les systèmes à lit fluidisé ou à piston (plug flow) sont souvent retenus : la poudre est poussée par des bouchons d'air comprimé, ce qui assure un transport homogène même avec des matériaux ayant un angle de talus élevé. Les données de l'industrie montrent que les installations en phase dense consomment jusqu'à 40 % d'énergie en moins par tonne transportée par rapport aux systèmes dilués, un avantage déterminant face à la hausse des coûts énergétiques prévue pour 2026.

Critères de dimensionnement et sélection des composants

La conception d'un système performant repose sur une analyse rigoureuse des propriétés physico-chimiques de la poudre : densité apparente, densité réelle, granulométrie, humidité, cohésion, angle de repos, et potentiel électrostatique. Pour une poudre micro-légère, la vitesse de saltation (vitesse minimale d'entraînement) doit être calculée avec précision. Des corrélations comme celle de Zenz ou de Rizk permettent d'estimer cette valeur, mais des essais pilotes restent indispensables. Les paramètres clés à optimiser incluent le diamètre de la conduite (généralement compris entre 50 et 150 mm pour ces applications), la pression d'alimentation (0,3 à 2,0 bar relatifs), le débit d'air (10 à 100 Nm³/h selon la capacité), et la longueur totale du trajet (limitée à 200 m sans station de relais). Les composants critiques sont : le distributeur rotatif (rotary valve) ou l'éjecteur Venturi pour l'injection de la poudre, le générateur de vide (pompe à anneau liquide ou surpresseur) côté aspiration, et le filtre dépoussiéreur en sortie. Pour les poudres micro-légères, les vannes rotatives doivent être équipées de joints spéciaux et de revêtements anti-encrassement. Les coudes à grand rayon (R/D > 10) réduisent l'érosion et évitent les zones de stagnation. Les capteurs de débit massique et de pression différentielle permettent un contrôle en temps réel. Une installation mal dimensionnée entraîne des colmatages fréquents, une ségrégation granulométrique et des pertes de productivité de l'ordre de 15 à 25 % selon les études de cas récents.

Technologies avancées pour les poudres micro-légères

Face aux limites des solutions classiques, des innovations émergent. Le transport pneumatique par aspiration (vacuum conveying) est particulièrement adapté pour alimenter plusieurs points de décharge depuis une source unique, sans risque de dispersion de poussières. Des systèmes de désagglomération en ligne (rotor-stator ou à jets d'air) peuvent être intégrés pour briser les amas formés pendant le stockage. Les dispositifs de fluidisation assistée par vibration ou par injection de gaz inerte (azote) améliorent l'écoulement des poudres très cohésives. L'utilisation de canalisations en acier inoxydable avec traitement de surface électropoli réduit l'adhérence et facilite le nettoyage (CIP/SIP). En 2026, les régulations environnementales (notamment la directive ATEX et les normes ISO 27001 sur la sécurité des procédés) imposent des systèmes de détection et de suppression d'étincelles, des vannes d'isolement rapide et des éventoirs. Les solutions de transport basse vitesse avec des vitesses contrôlées par des capteurs acoustiques permettent de détecter les débuts de bouchon avant qu'il ne bloque la ligne. L'entreprise Haide Poudre met en œuvre ces technologies dans ses installations, avec une attention particulière à la compacité des équipements et à la facilité d'intégration dans des lignes existantes. Une étude de cas récente : pour une poudre de silice micro-légère (densité 0,12 g/cm³), un système en phase dense avec fluidisation par le fond a permis de réduire la consommation d'air de 35 % tout en maintenant un débit de 500 kg/h sur une distance de 80 m, sans aucune trace de dégradation des particules. (Consultation téléphonique : 156-6277-7102)

Optimisation énergétique et maintenance prédictive

La consommation énergétique d'un système de transport pneumatique représente 30 à 50 % du coût total d'exploitation. Pour les poudres micro-légères, les pertes de charge sont souvent surestimées par les calculs classiques, conduisant à un surdimensionnement du groupe moto-ventilateur. L'utilisation de variateurs de fréquence sur les surpresseurs ou les pompes à vide permet d'ajuster la puissance en fonction du débit réel. Des algorithmes de contrôle basés sur l'intelligence artificielle (IA) prédisent les variations de charge et optimisent la pression en temps réel. Des retours terrain indiquent une réduction de 20 % de la consommation électrique sur des installations équipées de ce type de régulation. Par ailleurs, la maintenance prédictive devient essentielle pour éviter les arrêts non planifiés. L'analyse vibratoire des surpresseurs, la surveillance de l'usure des vannes rotatives par mesure de couple, et la détection de fuites d'air par ultrasons permettent de planifier les interventions. Les filtres à manches doivent être changés régulièrement : une perte de charge excessive au niveau du filtre peut augmenter la consommation électrique du système de 15 %. Les données collectées en continu via des capteurs IoT (Internet des objets) alimentent des modèles de jumeau numérique (digital twin) qui simulent le comportement de la ligne sous différentes conditions. Cette approche, déjà adoptée par plusieurs sites industriels en Europe, améliore la disponibilité des équipements (taux supérieur à 98 %) et réduit les coûts de maintenance de 25 % en moyenne.

Conformité réglementaire et sécurité des procédés

Les poudres micro-légères, en raison de leur faible densité et de leur surface spécifique élevée, présentent un risque majeur d'explosion de poussières (indice KSt élevé, souvent supérieur à 300 bar·m/s). La directive ATEX 2014/34/UE impose une classification des zones (Zones 20, 21, 22) et l'utilisation d'équipements certifiés. Les canalisations doivent être dimensionnées pour résister à une surpression d'explosion (Pmax) et équipées de soupapes de décharge ou de systèmes de suppression. Les matériaux antistatiques (acier inoxydable relié à la terre) sont obligatoires, et des revêtements conducteurs peuvent être appliqués sur les composants plastiques. Les vitesses de transport doivent être maintenues en dessous de la vitesse d'inflammation minimale (souvent autour de 10 m/s pour les poudres fines). Des systèmes d'inertage à l'azote sont fréquemment utilisés pour les produits très sensibles. Par ailleurs, les normes d'hygiène (GMP, FDA) pour les secteurs pharmaceutique et alimentaire exigent des surfaces internes polies, une absence de zones mortes, et la possibilité de nettoyage en place (CIP). Les matériaux en contact avec le produit doivent respecter les réglementations REACH et RoHS. L'expérience montre que 70 % des incidents dans le transport pneumatique sont liés à une mauvaise évaluation des risques en amont. Une analyse HAZOP détaillée, menée dès la phase de conception, permet d'identifier les dérives potentielles et de définir des mesures de sécurité adaptées (arrêt d'urgence, détection de température, purge automatique). Les fournisseurs comme Haide Poudre intègrent ces exigences dès le cahier des charges, avec une documentation complète (analyse de risque, certification CE, manuel ATEX).

Perspectives 2026 : tendances et évolutions technologiques

À l'horizon 2026, plusieurs tendances structurent l'évolution des systèmes de transport pneumatique pour poudres micro-légères. La digitalisation des procédés s'accélère : l'intégration de jumeaux numériques et de l'apprentissage automatique permet de prédire le colmatage et d'optimiser les paramètres en temps réel. Les actionneurs intelligents (vannes proportionnelles, régulateurs de pression électroniques) remplacent les composants mécaniques classiques. La modularité des installations devient un critère clé pour s'adapter à des productions flexibles (lots de petite taille, changement rapide de produit). Les matériaux composites légers et résistants (polymères renforcés de fibres, alliages spéciaux) sont explorés pour réduire le poids des canalisations et faciliter le montage. La récupération d'énergie sur les gaz d'échappement (via des échangeurs ou des turbines) commence à être déployée dans les grandes unités. Par ailleurs, la réglementation REACH et les objectifs de neutralité carbone poussent à réduire les émissions de poussières fines dans l'atmosphère : les filtres à haute efficacité (classe H13 ou H14) deviennent la norme, avec des systèmes de contrôle continu des émissions (mesure en ligne des PM10). Les coûts d'exploitation restent au cœur des préoccupations : les études de benchmark montrent que le transport pneumatique représente 10 à 20 % du coût total de production pour les poudres fines. L'innovation porte donc sur la réduction de la consommation d'air comprimé (source d'énergie coûteuse), par exemple via des éjecteurs à haut rendement ou des boucles de recyclage de l'air de transport. Enfin, la traçabilité complète du produit (depuis la source jusqu'au point d'utilisation) devient un impératif pour les secteurs réglementés : les systèmes doivent intégrer des enregistrements de lot, des capteurs de débit massique certifiés, et une interface avec le système de gestion de production (MES).

Guide pratique pour le choix d'un système adapté

Pour sélectionner une solution de transport pneumatique pour poudre micro-légère, plusieurs étapes sont recommandées :

• Caractériser précisément la poudre : réaliser des analyses de densité, granulométrie (laser ou tamisage), angle de repos, hygroscopie, et potentiel électrostatique. Des essais de fluidisation et de transport à l'échelle laboratoire (sur un banc d'essai) fournissent des données fiables pour le dimensionnement.
• Définir le cahier des charges fonctionnel : débit nominal (kg/h), distances horizontale et verticale, nombre de points d'alimentation et de décharge, contraintes d'encombrement, niveau de bruit, et conditions environnementales (température, humidité, ATEX).
• Comparer les configurations : phase diluée (investissement modéré, consommation élevée) vs phase dense (investissement plus important, économies d'énergie, respect des particules). Pour les poudres très légères (< 0,2 g/cm³), la phase dense avec injection par vis ou par cellule de rétention est souvent préférée.
• Évaluer l'intégration dans l'usine : disponibilité de l'air comprimé, réseau électrique, possibilité d'ajouter un récupérateur d'énergie, facilité de nettoyage entre lots. Prévoir des trémies de réserve dimensionnées pour absorber les variations de débit.
• Exiger une simulation numérique de l'écoulement (CFD) pour les tracés complexes ou les poudres très cohésives. Cette analyse permet d'identifier les zones de turbulence, de dépôt ou d'érosion.
• Vérifier la conformité aux normes : ATEX, ISO 14144 (sécurité des machines), ISO 8573 (qualité de l'air comprimé), et directives spécifiques au secteur (pharma, agroalimentaire).
• Prévoir une validation sur site : une période de test en conditions réelles (avec la poudre cible) est indispensable pour ajuster les réglages et valider les performances.

Retour d'expérience et bonnes pratiques opérationnelles

Les installations existantes montrent que les principaux écueils sont liés à une sous-estimation de la cohésion de la poudre et à une vitesse de transport trop élevée. Par exemple, une poudre de talc micro-légère (densité 0,22) transportée en phase diluée à 20 m/s a subi une agglomération dans les coudes, bloquant la ligne après 3 cycles. Le passage à une phase dense à 4 m/s avec un système de fluidisation pulsée a résolu le problème, avec une réduction de 50 % de la consommation d'air. Un autre cas : une poudre de cacao très fine (D50 8 µm) a nécessité un inertage à l'azote pour éviter l'oxydation et l'auto-échauffement dans la canalisation. La mise en place d'un système de surveillance de l'oxygène résiduel (limite à 8 % vol) a garanti la sécurité. Les bonnes pratiques incluent également un calibrage régulier des capteurs de débit (par pesée ou par corrélation avec la perte de charge), un programme de maintenance préventive des vannes rotatives (changement des lames tous les 6 mois pour des poudres abrasives), et une formation des opérateurs à la détection des signes de dysfonctionnement (bruit anormal, variations de pression). L'implication du fournisseur dès la phase de conception, avec une expertise spécifique sur les poudres micro-légères, réduit significativement les risques de surcoût et de non-performance.

La maîtrise du transport pneumatique des poudres micro-légères exige une approche pluridisciplinaire combinant la connaissance des matériaux, la mécanique des fluides, l'automatisation et la sécurité des procédés. Les innovations technologiques (phase dense, fluidisation assistée, contrôle prédictif, digital twin) permettent aujourd'hui de répondre aux exigences les plus strictes en matière de qualité produit, de rendement énergétique et de conformité réglementaire. L'évolution du marché en 2026 renforce la nécessité de solutions sur mesure, évolutives et robustes. L'expérience accumulée par des spécialistes comme Haide Poudre démontre qu'un dimensionnement rigoureux, associé à un suivi continu des performances, est la clé pour réussir l'industrialisation de ces procédés délicats. Pour approfondir l'étude de votre projet ou obtenir un diagnostic personnalisé, les équipes techniques sont disponibles pour échanger sur vos contraintes spécifiques. (Consultation téléphonique : 156-6277-7102)
