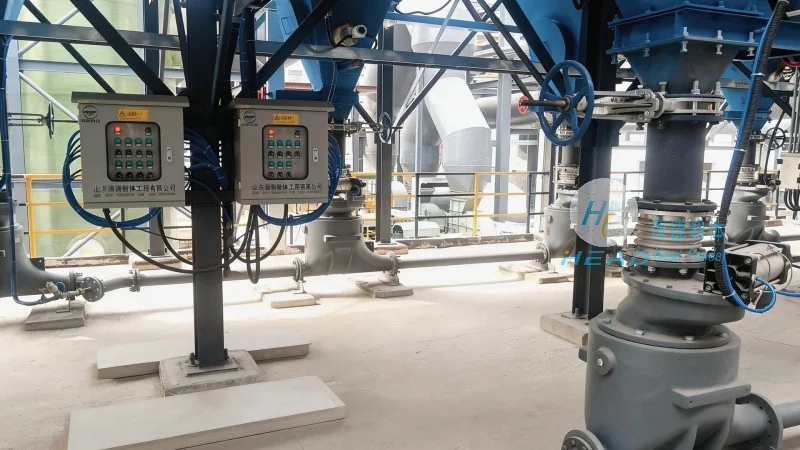

Poudre de résine phénolique système de transport pneumatique équipement aperçu

Introduction au système de transport pneumatique pour poudre de résine phénolique

Dans l'industrie chimique moderne, la manipulation des poudres fines, notamment la résine phénolique, constitue un défi technique majeur en raison de sa nature abrasive, hygroscopique et thermosensible. Le transport pneumatique s'impose comme la solution privilégiée pour acheminer ces matériaux en toute sécurité, avec un rendement élevé et une maintenance réduite. Ce système utilise un flux d'air sous pression ou sous vide pour déplacer la poudre à travers des conduites fermées, éliminant les risques de contamination, de dispersion dans l'air ambiant et de perte de matière. Alors que le marché mondial des résines phénoliques devrait atteindre près de 20 milliards de dollars d'ici 2026, selon les prévisions de l'industrie, la demande en équipements de transport pneumatique performants et adaptés aux spécificités de ces poudres ne cesse de croître. Les fabricants doivent composer avec des granulométries variables (souvent entre 10 et 200 micromètres), une densité apparente de l'ordre de 0,4 à 0,8 g/cm³, et une tendance à l'agglomération sous l'effet de l'humidité ou de la chaleur. Chez Haide Poudre, nous avons développé une expertise reconnue dans la conception de systèmes de transport pneumatique capables de répondre à ces contraintes avec une fiabilité industrielle éprouvée. Cet article propose un aperçu technique complet de ces équipements, en abordant les principes de fonctionnement, les configurations types, les critères de sélection, ainsi que les bonnes pratiques d'installation et de maintenance. L'objectif est de fournir aux ingénieurs et aux décideurs une base solide pour évaluer les solutions disponibles et optimiser leurs lignes de production.

Principes fondamentaux du transport pneumatique des poudres phénoliques

Le transport pneumatique repose sur la mise en suspension des particules solides dans un courant gazeux, généralement de l'air filtré et déshumidifié. Deux modes principaux coexistent : le transport en phase diluée (haute vitesse, faible concentration) et le transport en phase dense (basse vitesse, forte concentration). Pour la poudre de résine phénolique, le choix entre ces deux approches dépend de la distance de transport, du débit souhaité et des propriétés du matériau. En phase diluée, la vitesse de l'air peut atteindre 20 à 40 m/s, ce qui convient pour des distances inférieures à 100 mètres et des débits modérés. Cependant, l'abrasion des coudes et des vannes est plus importante. En phase dense, la vitesse est réduite à 1 à 8 m/s, ce qui limite l'usure et préserve l'intégrité des particules, mais nécessite une pression plus élevée (jusqu'à 4 bars). Les systèmes à dépression (vide partiel) sont souvent employés pour l'aspiration depuis plusieurs points d'alimentation, tandis que les systèmes sous pression (compresseur) sont utilisés pour le refoulement vers des silos ou des mélangeurs à distance. Un paramètre clé est le rapport de charge solide (masse de poudre par masse d'air), qui varie de 0,5 à 15 selon le régime. Une conception mal adaptée peut entraîner des bouchons, une ségrégation granulométrique ou une dégradation thermique de la résine (température maximale tolérée généralement inférieure à 70 °C).

Composants essentiels d'un système de transport pneumatique pour résine phénolique

Un système complet comprend plusieurs sous-ensembles dont la qualité et la compatibilité déterminent la performance globale. Le point d'alimentation est équipé d'une trémie avec extracteur rotatif ou doseur à vis, assurant un débit régulier sans colmatage. Pour les poudres collantes comme la résine phénolique, un traitement de surface anti-adhérent (revêtement PTFE ou acier inoxydable poli) est recommandé. La tuyauterie est généralement en acier inoxydable 304L ou 316L, avec des rayons de courbure d'au moins 5 à 8 fois le diamètre pour minimiser l'abrasion et les dépôts. Les coudes d'usure peuvent être renforcés par des inserts céramiques. Le séparateur final – cyclone, filtre à manches ou dépoussiéreur à cartouche – doit garantir une efficacité de filtration supérieure à 99,9 % pour respecter les normes environnementales (particules < 10 mg/Nm³). Les vannes de décompression et les détecteurs de niveau (capacitifs ou à vibration) assurent la sécurité en cas de surpression ou de bourrage. Un système de contrôle automatisé avec automate programmable (PLC) et supervision SCADA permet de réguler la pression, le débit et la séquence de vidange. Chez Haide Poudre, nous intégrons également des capteurs de température et d'humidité en ligne pour prévenir les risques d'agglomération prématurée.

Critères de sélection pour un équipement adapté à la poudre de résine phénolique

Le choix d'un système de transport pneumatique doit reposer sur une analyse rigoureuse des caractéristiques de la poudre et des contraintes opérationnelles. La granulométrie influence directement la vitesse minimale de transport : pour des particules de 50 µm, la vitesse de saltation (minimum de mise en suspension) est d'environ 12 m/s. La densité apparente conditionne la puissance du ventilateur ou du compresseur – une poudre plus légère nécessite un volume d'air plus important pour un même débit massique. La tendance à l'humidité ambiante (hygroscopie) exige un air de transport séché à un point de rosée de -20 °C ou moins, sous peine de formation de mottes. L'abrasivité, mesurée par l'indice d'usure (test ASTM D4060), oriente le choix des matériaux : pour une résine phénolique chargée de silice, un revêtement en alumine ou en carbure de silicium prolonge la durée de vie des composants. Le débit volumique souhaité (par exemple 2 à 10 m³/h) et la distance horizontale/verticale (jusqu'à 200 mètres) déterminent le dimensionnement du système. Un surdimensionnement entraîne une consommation énergétique excessive, tandis qu'un sous-dimensionnement provoque des arrêts fréquents et une usure prématurée. Les normes ATEX (pour atmosphères explosibles) doivent également être prises en compte car la poudre de résine phénolique en suspension peut former un mélange explosif. Les équipements certifiés Zone 21/22 sont impératifs dans les environnements à risque.

Configurations typiques pour l'industrie de la résine phénolique

Plusieurs architectures sont couramment déployées selon le process. Le système par aspiration (vacuum) est idéal pour la collecte depuis plusieurs silos ou sacs vers un point central de mélange. Il offre une installation flexible et une absence de poussière, mais la distance est limitée à environ 50 mètres. Le système par pression (positive) est préféré pour le refoulement sur de longues distances (jusqu'à 300 mètres) ou vers plusieurs destinations, grâce à un seul point de génération de pression. Une configuration intermédiaire, dite combinée aspiration-pression, permet de récupérer la poudre à divers endroits puis de la distribuer vers plusieurs cuves. Pour les applications nécessitant un dosage précis en continu – par exemple, l'alimentation d'une presse ou d'une extrudeuse – un système en phase dense avec poussée par gaz (air comprimé ou azote) assure une régularité de débit à ±1 %. Dans les unités de production de résine phénolique de forte capacité (plus de 5 tonnes/heure), des systèmes à boucle fermée avec recyclage de l'air sont adoptés pour réduire la consommation énergétique et les émissions. Un cas concret chez un client fabricant de moules de fonderie : l'installation d'un transport en phase dense a permis de réduire la consommation d'air comprimé de 35 % par rapport à l'ancien système en phase diluée, tout en éliminant les blocages fréquents. Haide Poudre a fourni l'ensemble des équipements, incluant le doseur rotatif, les coudes céramiques et le filtre à manches automatisé. (咨询热线：156-6277-7102)

Avantages techniques et retours d'expérience terrain

L'adoption d'un système de transport pneumatique bien conçu apporte des bénéfices mesurables. La réduction des pertes de matière est significative : on estime que les fuites et les déversements dans un système mécanique (vis sans fin, élévateur à godets) peuvent atteindre 2 à 5 % du débit, alors qu'un circuit fermé pneumatique limite les pertes à moins de 0,5 %. L'hygiène du process est améliorée car aucune poussière ne s'échappe dans l'atelier, ce qui facilite le respect des normes de sécurité et de qualité (ISO 9001, ISO 14001). La maintenance est simplifiée : un système pneumatique ne comporte que peu de pièces en mouvement, réduisant les interventions à un contrôle périodique des filtres, des vannes et des capteurs. Dans une installation de production de résine phénolique pour l'industrie abrasive, un retour d'expérience montre que le passage d'un transport par convoyeur à bande (nécessitant un nettoyage quotidien et des changements de bande tous les 18 mois) à un transport pneumatique en phase dense a diminué le temps d'arrêt de production de 12 % par an et a allongé la durée de vie des équipements. Par ailleurs, la flexibilité du tracé – possibilité de passer au-dessus des machines, de monter en vertical ou de contourner des obstacles – permet d'optimiser l'utilisation de l'espace au sol.

Maintenance préventive et bonnes pratiques d'exploitation

Pour garantir une fiabilité durable, un programme de maintenance préventive structuré est essentiel. Il convient de contrôler mensuellement la pression différentielle des filtres (objectif < 50 mbar) et de remplacer les cartouches dès que la perte de charge dépasse 80 mbar. Les vannes de sectionnement et les clapets anti-retour doivent être testés tous les trimestres pour éviter les retours de poudre. L'inspection des coudes et des tronçons droits à l'aide de caméras endoscopiques (par exemple tous les 6 mois) permet de détecter les zones d'usure avant qu'elles ne provoquent une perforation. La lubrification des roulements des extracteurs rotatifs doit suivre les préconisations du fabricant – généralement toutes les 500 heures de fonctionnement. Un paramètre souvent négligé est la qualité de l'air de transport : l'huile résiduelle du compresseur (teneur < 0,1 mg/m³) peut encrasser la poudre et altérer ses propriétés réactionnelles. Un sécheur par réfrigération ou dessiccant est donc indispensable. En termes de sécurité, les dispositifs de décharge de pression doivent être vérifiés annuellement selon la norme EN 1127-1. Enfin, la formation des opérateurs sur les réglages de débit et de vitesse (via le variateur de fréquence du ventilateur) contribue à maintenir des conditions optimales tout au long de la campagne de production.

Perspectives du marché et innovations technologiques à horizon 2026

Le secteur du transport pneumatique des poudres connaît une évolution rapide portée par les besoins de digitalisation, d'efficacité énergétique et de traçabilité. L'intégration de capteurs IoT (Internet of Things) permet un suivi en temps réel de l'état des équipements – température, vibration, pression – et une maintenance prédictive grâce à des algorithmes d'apprentissage automatique. Des études récentes indiquent que ces technologies peuvent réduire les arrêts imprévus de 25 à 40 % dans les usines chimiques. Sur le plan énergétique, les systèmes à régulation de vitesse (VSD) adaptent la puissance du ventilateur au débit réel, générant des économies de 15 à 30 % par rapport aux systèmes à vitesse fixe. Par ailleurs, l'usage de l'azote comme vecteur de transport (au lieu de l'air) se développe pour les poudres sensibles à l'oxydation thermique – bien que coûteux, il élimine tout risque d'inflammation. Les normes environnementales plus strictes en Europe et en Asie (limitation des émissions de poussières fines) poussent les fabricants à innover dans les technologies de filtration : des médias plissés à nanofibres offrent une efficacité de 99,997 % tout en réduisant la perte de charge. Enfin, la modularité des systèmes devient un argument clé : les équipements pré-assemblés et testés en usine réduisent les délais d'installation sur site et les coûts de génie civil. Chez Haide Poudre, nous investissons dans la R&D pour proposer des solutions compatibles avec les futures exigences de l'Industrie 4.0, tout en maintenant un haut niveau de robustesse et de simplicité d'exploitation.

Conclusion : choisir un partenaire technique expérimenté

La mise en œuvre d'un système de transport pneumatique pour poudre de résine phénolique ne tolère ni approximation ni solution standardisée. Chaque projet requiert une étude personnalisée prenant en compte les spécificités du matériau, les contraintes de process, les objectifs de débit et les exigences de sécurité. Un partenaire industriel disposant d'un historique de réalisations réussies dans ce domaine peut apporter une valeur ajoutée déterminante, que ce soit par le dimensionnement précis, le choix des matériaux résistants à l'abrasion, ou l'intégration d'automatismes sur mesure. Les résultats parlent d'eux-mêmes : diminution des arrêts de ligne, réduction de la consommation énergétique, amélioration de la qualité du produit final et respect des normes les plus strictes. En confiant votre projet à Haide Poudre, vous bénéficiez d'une expertise forgée sur le terrain, d'une gamme d'équipements robustes et d'un accompagnement de la conception à la mise en service. Pour toute demande de devis personnalisé ou d'étude technique, n'hésitez pas à nous contacter directement. (咨询热线：156-6277-7102)
